表面粗糙度比較樣塊
用途：表面粗糙度樣塊是以比較法來檢查機械零件加工表面粗糙度的一種工作量具。通過目測或放大鏡與被測加工件進行比較，判斷表面粗糙的級別。
共分為四種：
1.七組樣塊（車床、刨床、立銑、平銑、平磨、外磨、研磨）
2.六組樣塊（車床、立銑、平銑、平磨、外磨、研磨）
3.筆記本樣塊（車床、立銑、平銑、平磨、外磨、研磨）
4.單組形式（車床樣塊、刨床樣塊、立銑樣塊、平銑樣塊、平磨樣塊、外磨樣塊、研磨樣塊）

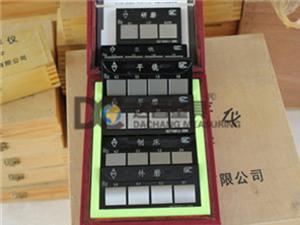

七組樣塊：
粗糙度參數（um） |
車床 | 刨床 | 立銑 | 平銑 | 平磨 | 外磨 | 研磨 |
| | | | | | 0.025 |
| | | | 0.1 | 0.1 | 0.05 |
| | | | 0.2 | 0.2 | 0.1 |
| | | | 0.4 | 0.4 | |
| | | | 0.8 | 0.8 | |
0.8 | 0.8 | 0.8 | 0.8 | | | |
1.6 | 1.6 | 1.6 | 1.6 | | | |
3.2 | 3.2 | 3.2 | 3.2 | | | |
6.3 | 6.3 | 6.3 | 6.3 | | | |
