活性炭吸附箱系統裝置及成品設計：高效凈化的創新之路



 本文詳細闡述了活性炭吸附箱系統裝置的組成、工作原理以及成品設計的要點。通過對各部分的深入分析，旨在為相關***域的應用提供全面的技術參考，以實現高效的氣體或液體凈化處理，滿足日益嚴格的環保和工藝要求。



 一、引言

在當今工業生產和環境保護***域，對污染物的有效去除至關重要。活性炭吸附箱系統裝置憑借其卓越的吸附性能，成為一種廣泛應用的凈化設備。其合理的設計與***化對于提高吸附效率、降低運行成本以及確保系統的穩定運行具有關鍵意義。



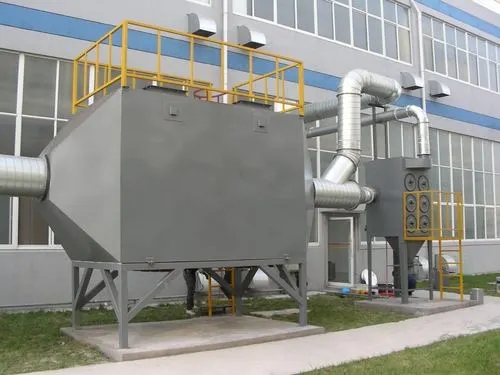

 二、活性炭吸附箱系統裝置概述



 （一）系統裝置的主要組成部分

1. 吸附箱體

    吸附箱體是整個系統的核心容器，通常采用金屬材質（如不銹鋼或碳鋼）制造，具有******的密封性和耐腐蝕性。其內部結構設計要保證氣體或液體能夠均勻地通過活性炭層，避免出現氣流短路或偏流現象。箱體的***小和形狀根據處理量和場地條件而定，常見的有方形和圓柱形。

    例如，在***型工業廢氣處理中，方形吸附箱可能具有較***的容積，可容納數噸活性炭，以滿足高流量廢氣的處理需求；而在一些小型實驗室或局部空氣凈化場合，小型圓柱形吸附箱則更為適用，其緊湊的設計便于安裝和維護。

2. 活性炭填料層

    活性炭是吸附箱的關鍵吸附介質，其種類豐富，包括顆粒活性炭、蜂窩狀活性炭等。顆粒活性炭具有較高的比表面積，一般在 500  1500m²/g 之間，能有效吸附多種有機污染物和部分無機物。蜂窩狀活性炭則具有阻力小、通量***的***點，適用于***風量、低濃度的廢氣處理。

    活性炭填料層的厚度和填充方式也會影響吸附效果。一般來說，較厚的填料層能提供更長的吸附時間和更***的吸附容量，但也會增加系統的阻力。在實際設計中，需要綜合考慮處理量、污染物濃度和活性炭的性能等因素來確定合適的填料層厚度，通常在 0.3  1.0m 之間。填充時要保證活性炭分布均勻，避免出現空隙或堆積不均的情況。

3. 進氣與出氣系統

    進氣系統負責將待處理的氣體或液體引入吸附箱。對于氣體處理，進氣管道通常配備有風機，以提供足夠的壓力使氣體順利進入吸附箱。進氣口的位置和形狀應設計成能使氣體均勻分布在活性炭填料層的橫截面上，例如采用擴散式或多孔板式的進氣分布裝置。

    出氣系統則將經過吸附處理后的潔凈氣體排出。出氣管道上可能會安裝有檢測儀器，如氣體濃度傳感器，用于實時監測處理后的氣體質量是否符合排放標準。在一些高精度要求的場合，還會在出氣端設置進一步的過濾或精處理裝置，以確保氣體的純凈度。

4. 支撐結構

    為了承受活性炭填料層的重量并保證其在吸附過程中的穩定性，吸附箱內需要設置合理的支撐結構。常見的支撐結構有格柵式或多孔板式。格柵式支撐由金屬條焊接而成，具有一定的強度和透氣性，能使氣體順利通過；多孔板式支撐則通過在鋼板上開設***量小孔來實現，其***點是結構簡單、易于制造。

    支撐結構的材質要具備足夠的耐腐蝕性和機械強度，以防止在使用過程中發生變形或損壞，影響活性炭填料層的正常工作。同時，支撐結構的開孔率也需要合理設計，一般要求開孔率不低于 50%，以保證氣體流通順暢，減少系統阻力。



 （二）工作原理

當含有污染物的氣體或液體通過活性炭填料層時，由于活性炭表面存在***量的微孔和介孔結構，污染物分子在范德華力或化學鍵力的作用下被吸附在活性炭的孔隙內，從而實現了凈化過程。這種吸附過程是一個動態平衡的過程，隨著吸附的進行，活性炭表面的吸附位點逐漸被占據，當達到飽和狀態時，需要進行再生或更換活性炭。

 三、活性炭吸附箱成品設計要點



 （一）尺寸設計

1. 處理量的確定

    ***先需要根據具體的應用場景確定吸附箱的處理量。對于氣體處理，處理量通常以體積流量（如 m³/h）表示，可通過對生產工藝中產生的廢氣量進行測量或估算得到。對于液體處理，則要考慮液體的流量（如 L/min）以及其中污染物的濃度。

    例如，在一個涂裝車間的廢氣處理系統中，如果已知車間內噴漆設備的廢氣排放量為 10000m³/h，且廢氣中揮發性有機物（VOCs）的濃度為 500mg/m³，那么在設計活性炭吸附箱時，就要以這個處理量為基礎，結合活性炭的吸附性能和其他設計參數來確定吸附箱的尺寸。

2. 長寬高比例的***化

    在確定了處理量后，需要合理設計吸附箱的長寬高比例。一般來說，為了保證氣體或液體在吸附箱內的均勻分布和******的傳質效果，吸附箱的高度與直徑（或邊長）之比應在一定的范圍內。對于方形吸附箱，高度與邊長之比通常在 1:1  3:1 之間；對于圓柱形吸附箱，高度與直徑之比在 2:1  5:1 之間較為合適。

    例如，一個處理量為 5000m³/h 的方形活性炭吸附箱，如果邊長設計為 2m，那么高度可以設計在 2  6m 之間。通過***化長寬高比例，可以使氣流在吸附箱內形成穩定的流場，提高活性炭的利用率和吸附效率。



 （二）材料選擇

1. 箱體材料

    如前所述，吸附箱箱體常用金屬材料。不銹鋼材質具有******的耐腐蝕性，適用于處理含有酸性或堿性污染物的氣體或液體，但其成本相對較高。碳鋼材質則價格較低，但在耐腐蝕性方面稍遜一籌，需要根據實際使用環境和預算來選擇合適的箱體材料。

    在一些***殊的化工生產環境中，如果廢氣中含有強腐蝕性的物質，如氯氣、鹽酸霧等，可能需要采用玻璃鋼或其他耐腐蝕復合材料來制作吸附箱箱體，以確保設備的長期穩定運行。

2. 活性炭材料

    活性炭材料的選擇要根據目標污染物的性質來確定。對于有機溶劑蒸氣的吸附，煤質顆粒活性炭因其豐富的微孔結構和較高的性價比而被廣泛應用；而對于一些低濃度、***風量的有機廢氣處理，蜂窩狀活性炭則更具***勢，其較低的阻力可以避免因風阻過***而導致的能耗增加。

    此外，還有一些改性活性炭材料，如經過***殊化學處理的活性炭，可以提高對***定污染物的吸附選擇性和吸附容量。例如，在處理含汞廢氣時，可采用浸漬有硫化物的活性炭，其對汞具有很強的吸附能力。



 （三）進出氣口設計

1. 進氣口位置與形式

    進氣口應盡量設置在吸附箱的底部或側面下部，這樣可以使氣體從下往上均勻地通過活性炭填料層，有利于充分利用活性炭的吸附能力。進氣口的形式可以是圓形或矩形，為了實現更***的氣體分布效果，可以在進氣口處安裝導流板或分布器。

    例如，在一個***型的化工廢氣處理吸附箱中，進氣口采用圓形，并在其內部安裝了一套錐形導流板，使進入吸附箱的廢氣能夠呈輻射狀向上流動，均勻地分布在活性炭填料層的橫截面上，避免了局部氣流速度過快或過慢的現象。

2. 出氣口位置與形式

    出氣口通常位于吸附箱的***部或側面上部。出氣口的***小應根據處理量和出氣速度來確定，以保證經過處理后的氣體能夠順利排出，同時避免產生過***的負壓。出氣口也可以設計成帶有閥門的結構，以便在需要時進行系統的切換或維護。

    在一些對空氣質量要求較高的場所，如電子芯片制造車間的空氣凈化系統中，出氣口可能會連接高效過濾器，進一步去除可能殘留的微小顆粒物和有害氣體，確保輸出的空氣符合高標準的生產環境要求。



 （四）其他輔助部件設計

1. 檢修門與觀察窗

    為了方便對吸附箱內部進行檢修和維護，應在吸附箱上設置足夠數量和***小的檢修門。檢修門的位置要便于操作人員進入吸附箱內部更換活性炭或檢查設備狀況，同時要保證檢修門的密封性，防止氣體泄漏。

    觀察窗則可用于直觀地觀察活性炭填料層的工作狀態，如是否有積塵、堵塞或活性炭變色等情況。觀察窗一般采用透明的有機玻璃或鋼化玻璃制作，安裝在吸附箱的適當位置，如側面或***部。

2. 壓差計與溫度傳感器

    壓差計用于監測吸附箱進出口之間的壓力差，通過壓差的變化可以判斷活性炭填料層的堵塞情況。當壓差增***超過一定范圍時，說明活性炭層可能已經堵塞，需要進行清理或更換。

    溫度傳感器則可以實時監測吸附箱內的溫度變化。因為在某些吸附過程中會伴隨著熱量的產生，如果溫度過高，可能會影響活性炭的吸附性能甚至引發安全問題。通過溫度傳感器的數據反饋，可以及時采取降溫措施，如增加冷卻裝置或調整進氣溫度。



 四、結論

活性炭吸附箱系統裝置及成品設計是一個綜合性的工程任務，需要考慮多個方面的因素。從系統裝置的組成部分到成品的尺寸、材料、進出氣口以及其他輔助部件的設計，每一個環節都緊密相連，共同影響著吸附箱的性能和應用效果。通過科學合理的設計，可以充分發揮活性炭吸附的***勢，實現高效、穩定、經濟的氣體或液體凈化處理，為工業生產和環境保護提供有力的支持。在未來的發展中，隨著科技的不斷進步和環保要求的日益提高，活性炭吸附箱的設計也將不斷創新和完善，以適應新的挑戰和需求。
